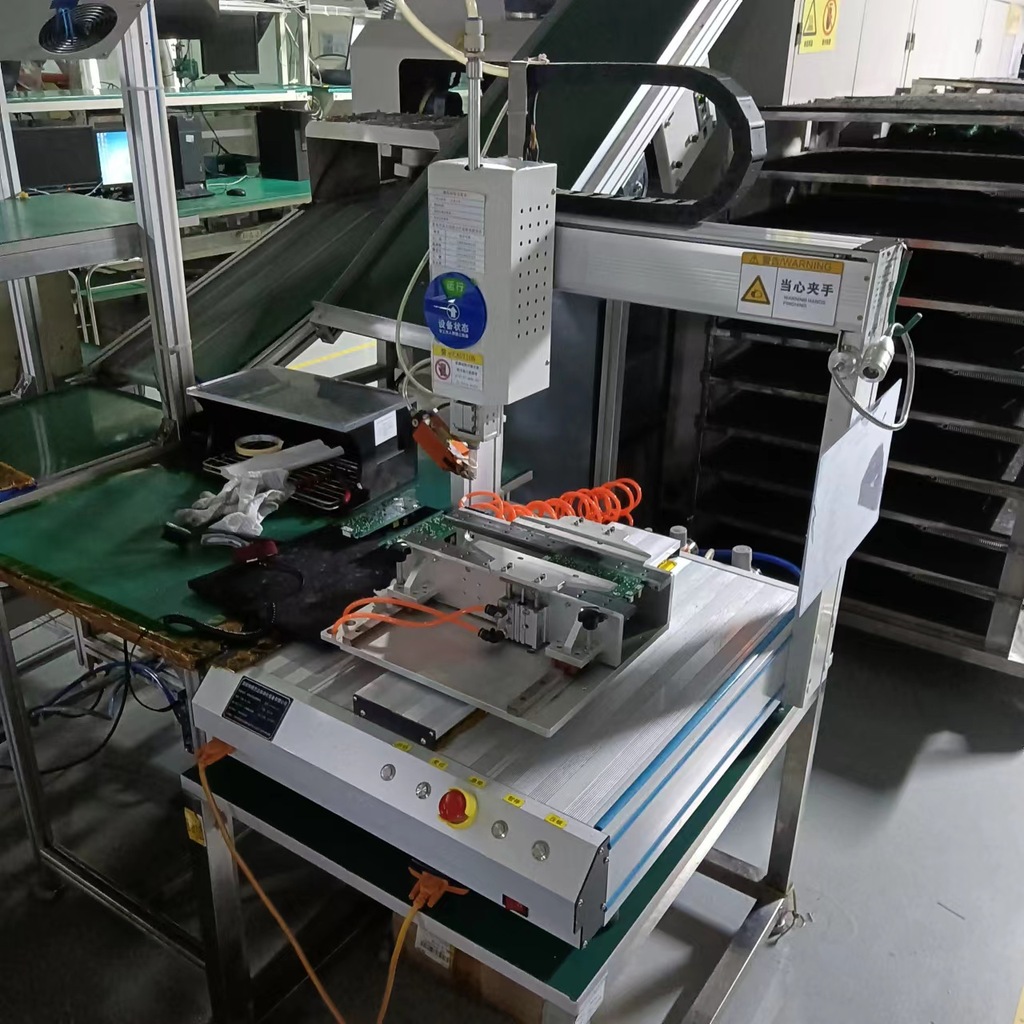

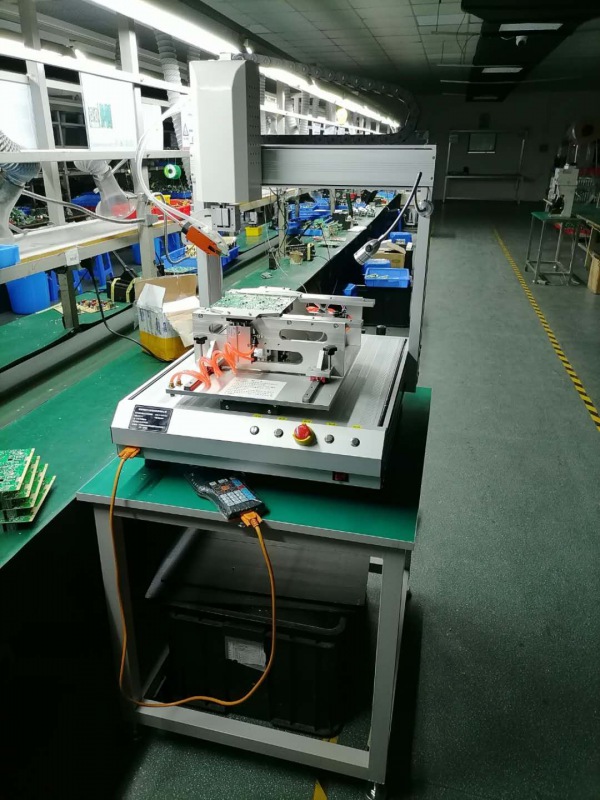

桌面式PCBA 剪脚机
产品用途:
主要适用于PCB行业线路板选择性剪脚
特点:
剪脚速度快,理论最快速度18000点
可选择性剪脚,高度可任意设置
Z轴可360度旋转,避开障碍
真空吸料装置吸走废料
程序优化,操作简单,示教编程
主要配置:
台湾OPT气动剪刀(可选配日本利莱)
上银导轨
TBI丝杆
研控闭环伺服马达
全职主控系统
Rev2.0
项目名称 | 参数·规格·说明 | 备注 |
名称 | 离线式自动剪脚机 | |
型号 | JYD-LX-441R-02 | |
设备尺寸 | 800*650*900(mm) | |
设备重量 | 55KG | |
电源·功率 | 二相 AC 220V 50/60HZ,0.6KW | |
气源 | 0.6~0.8Mpa | |
PCB尺寸范围 | 最小50*50mm;最大260*380mm | |
PCB定位方式 | 工艺边定位 | |
引脚直径·材质 | 直径0.2~1.6mm; 材质:铜,铝,铁,铜铝合金 | (钢材质不可) |
气动剪 | 台湾OPT MS-10 | |
剪刀头 | 日本利莱S4-1 | |
行程 | X:400 Y:400 Z:100 R:360° | |

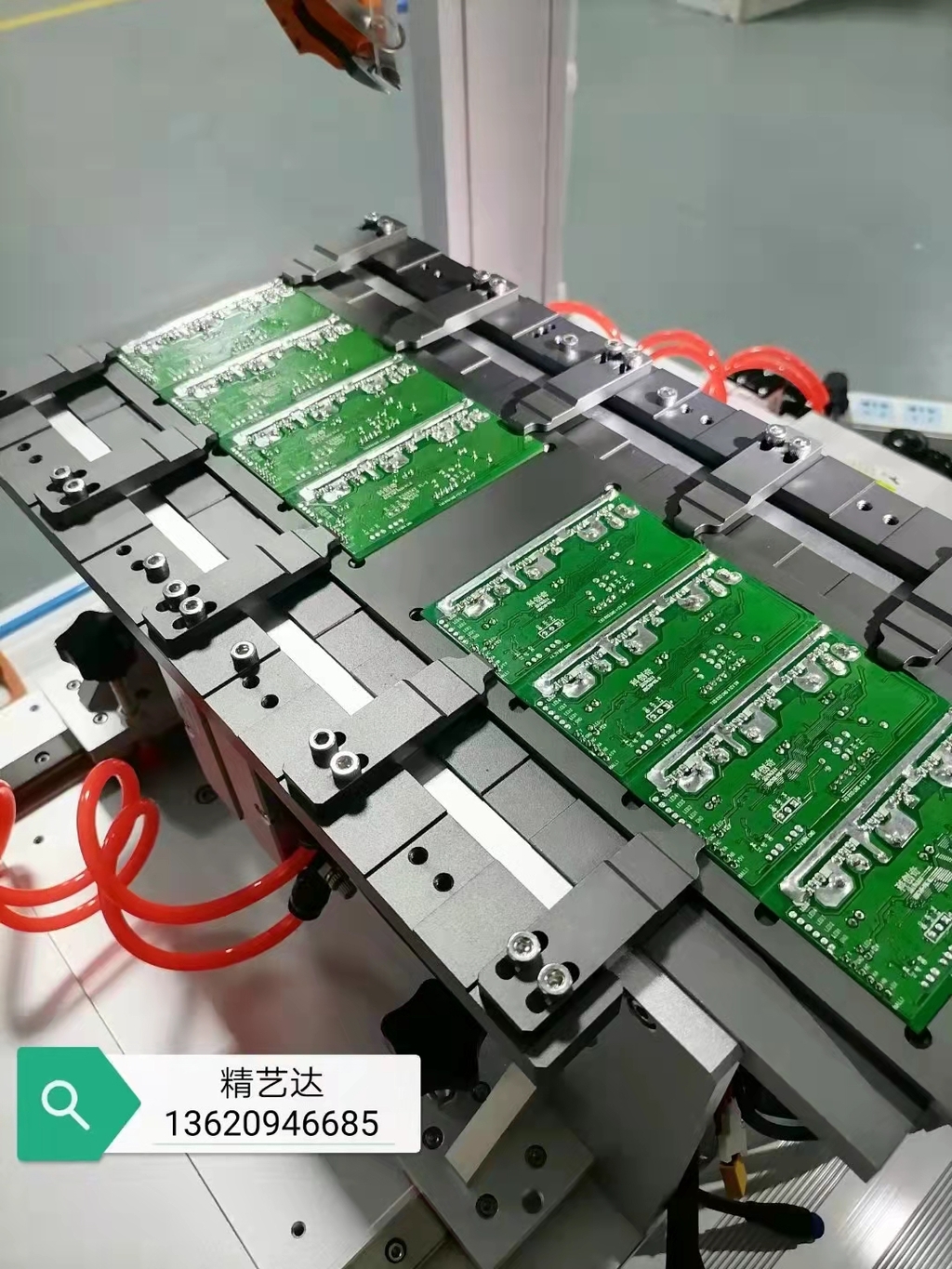

夹具尺寸 | 长:380;宽:0~260(可调) | 气动压板 |
XY轴导轨 | 银泰或上银 | 3M同步带传动 |
Z轴丝杆 | TBI1610 | 3M同步带传动 |
R轴花键轴 | TBI SLF0016 | 3M同步带传动 |
驱动电机 | XYZ轴雷赛57系列闭环,R轴雷赛57系列开环 | |
运动控制系统 | 四轴(剪脚)运动控制系统 | |
吸料方式 | 真空吸料管∮12 | |
编程方式 | 手柄+人工示教 | |
剪脚速度 | 理论18000点/H,实际平均3点/S | |
剪脚高度 | 单点可控可调 |
