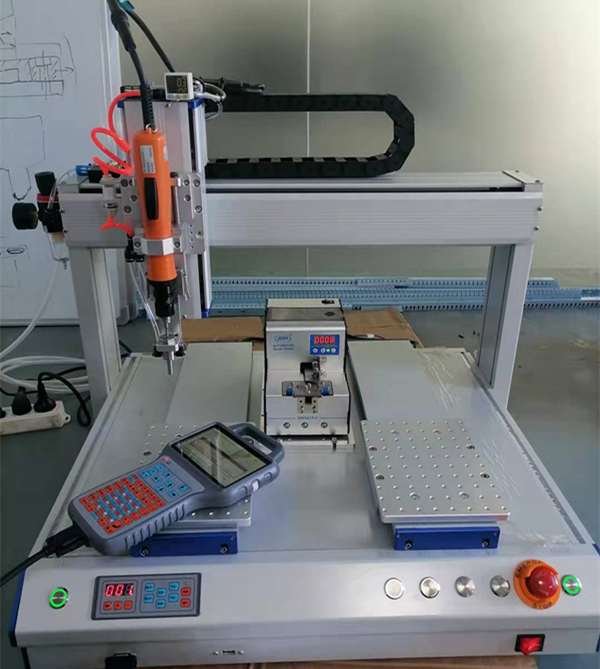

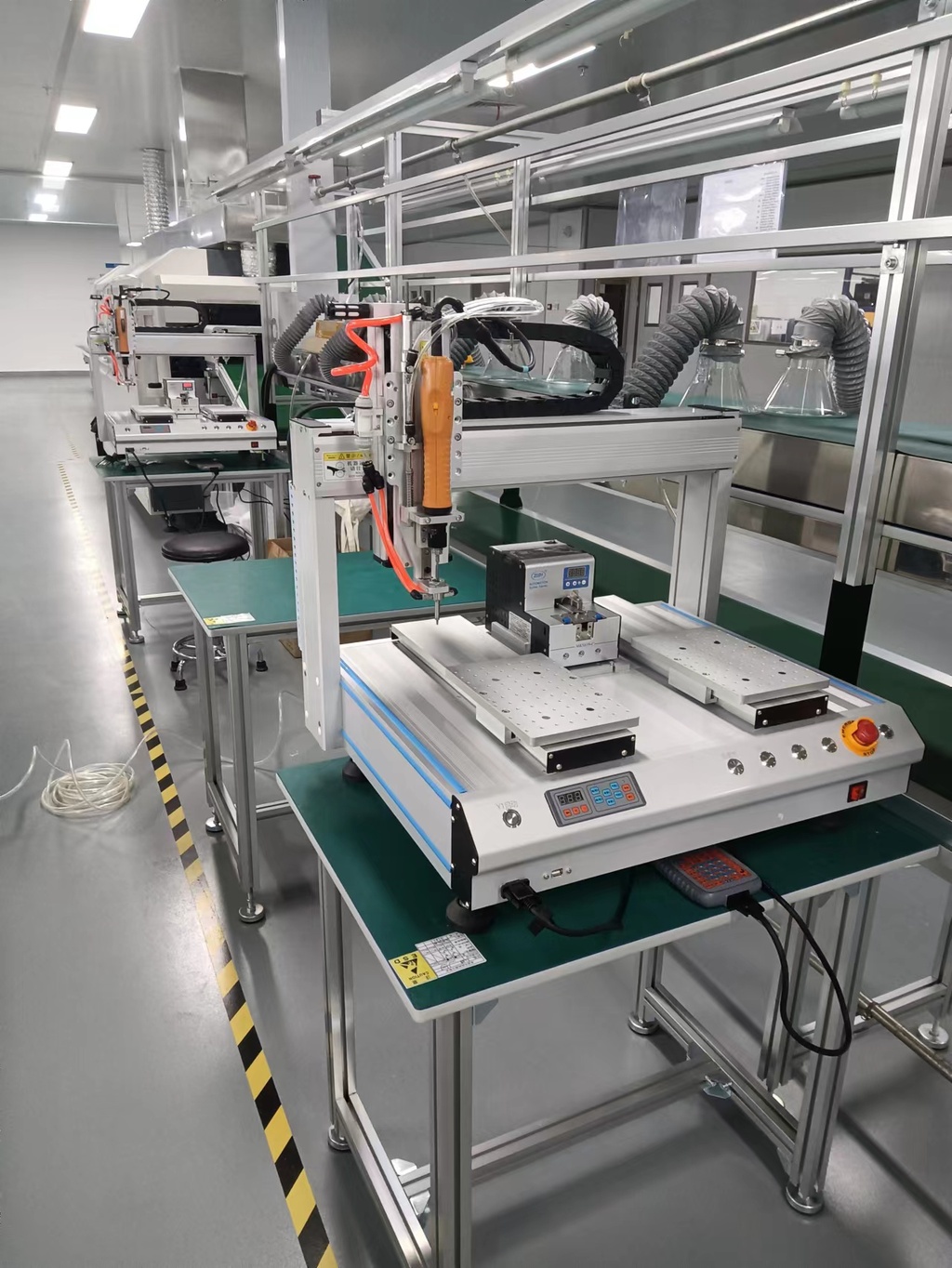

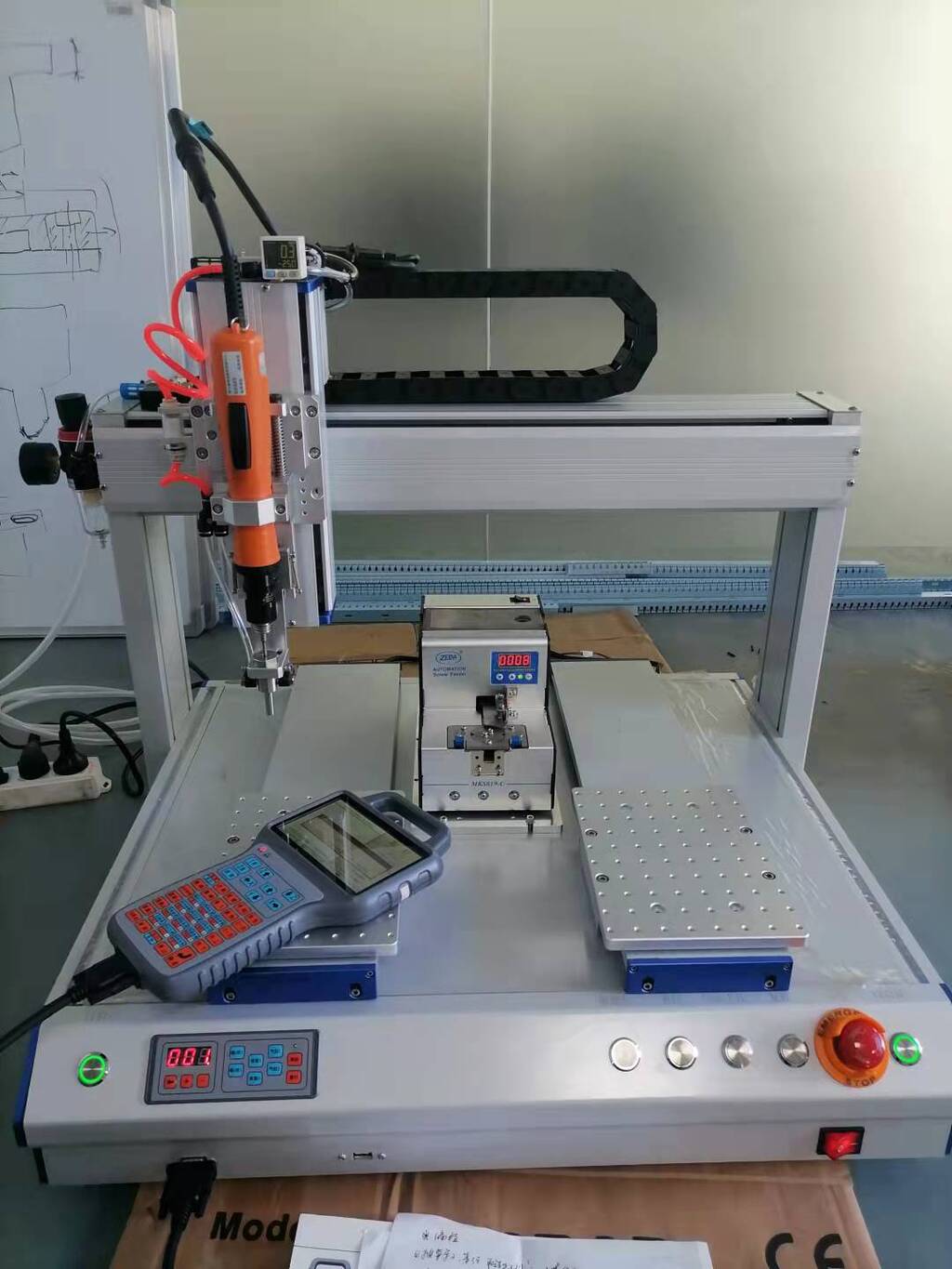

桌面式锁螺丝机(双Y轴)
视频密码:21073
产品用途:
适用于小家电、电子产品、通讯、手机、平板电脑、笔记本电脑、键盘等自动锁螺丝作业。
特点:
连续供料,可提供螺丝计数功能及防漏打功能
真空吸螺丝,可应对各种尺寸和材质的螺丝.。
工作效率高,一台锁螺丝机相当三个人工的工作量.
适应性好,可应对各种产品,转产方便快捷.

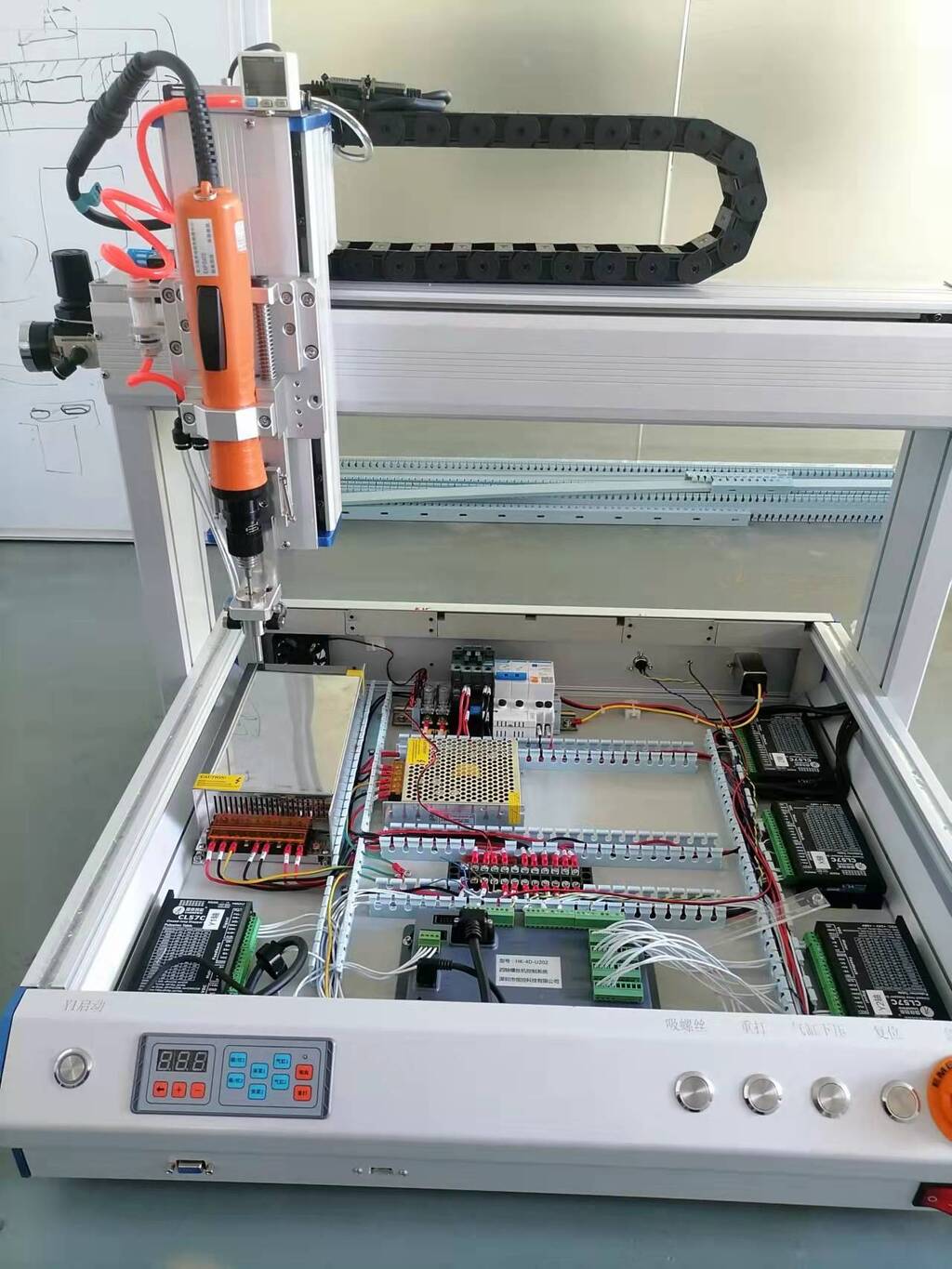

主要配置:
四轴铝型材工作平台
上银导轨,伺服电机
专用运动控制系统
手持式示教编程器
进口电批
自动螺丝供料器
技术规格表:
项目名称 | 参数·规格·说明 | 备注 |
名称 | 自动锁螺丝机 | 5331平台 |
型号 | JYD-SLS-5331-01 | |
设备尺寸 | 700*750*700(mm) | |
设备重量 | 50KG | |
电源·功率 | 二相 AC 220V 50/60HZ,0.5KW | |
气源 | 0.6~0.8Mpa | |
行程 | X轴(500mm); Y1Y2轴(300mm); Z轴(100mm) | |
导轨 | HIWIN(上银) EG15C | |
同步带 | 意拉泰 3M | |
驱动电机 | XY1Y2Z轴雷赛57闭环系列 | |
拖链线 | 800万次柔性拖链线 | |
控制系统 | 恒控 HK-4D-U202 | |
电批 | 奇力速 BSD-BI6120M | 扭力1.0~12KG |
螺丝供料器 | 泽达 6190系列 | 配多种旋转盘 |
按钮 | 红波 | |
电磁阀 | 亚德客 4V110-06 | |
真空发生器 | 亚德客 X-KCV10HS | |
真空表 | 松下 | |
吸螺丝方式 | 真空吸取 | |
打螺丝方式 | Z轴跟随,弹簧预压 | |
定位精度 | 0.05mm | |
适用范围 | M1.2~M6 | 适用产品频繁更换 |
效率 | 0.6~1.5S/PCS 2300±500颗螺丝/小时 | |
设备功能 | 滑牙报警,浮锁报警,卡料报警;一键重打;双Y轴自动切换 | |
编程方式 | 手柄+人工示教 | |
治具 | 配备万能定位板+专用治具 |
