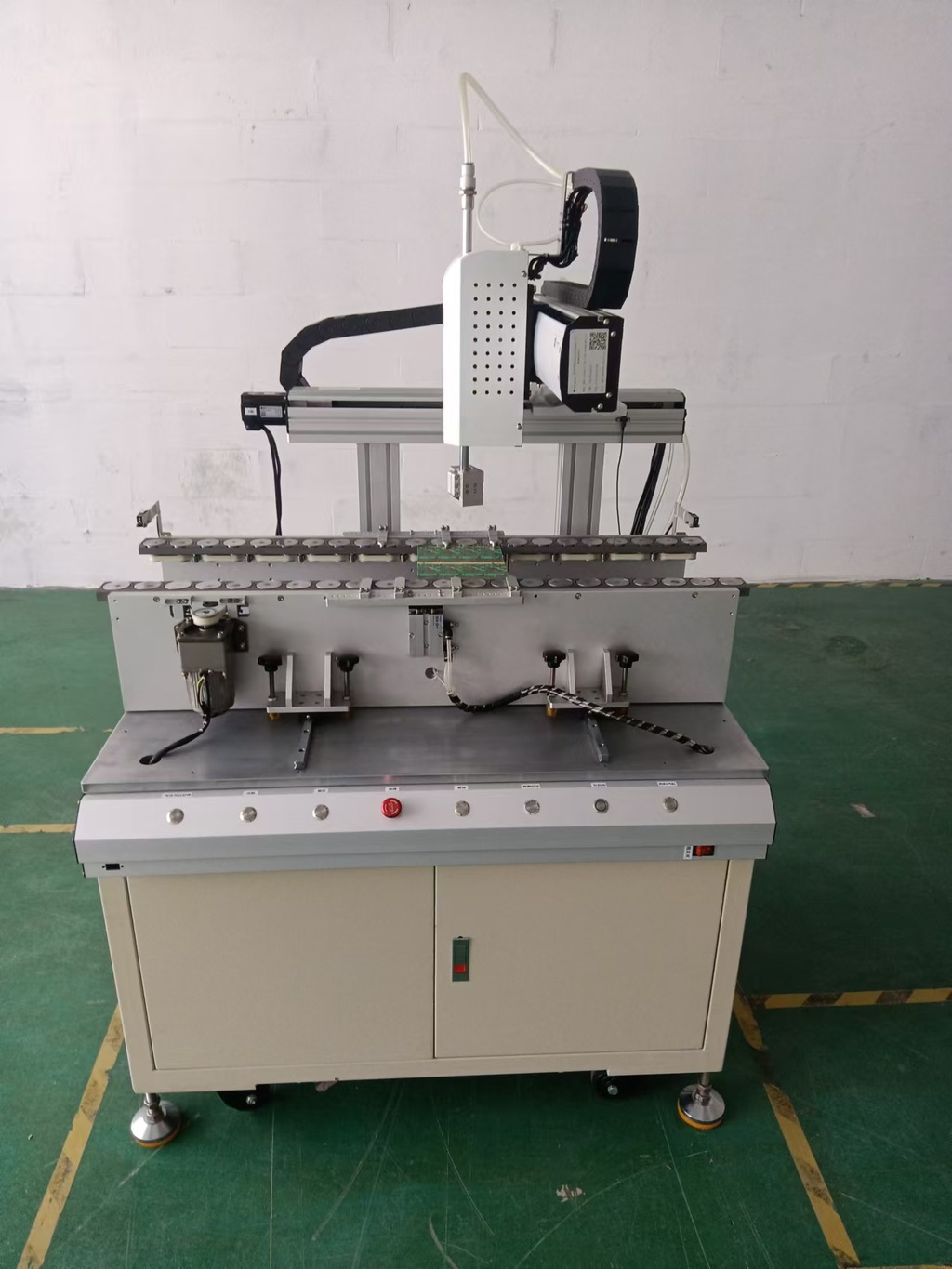

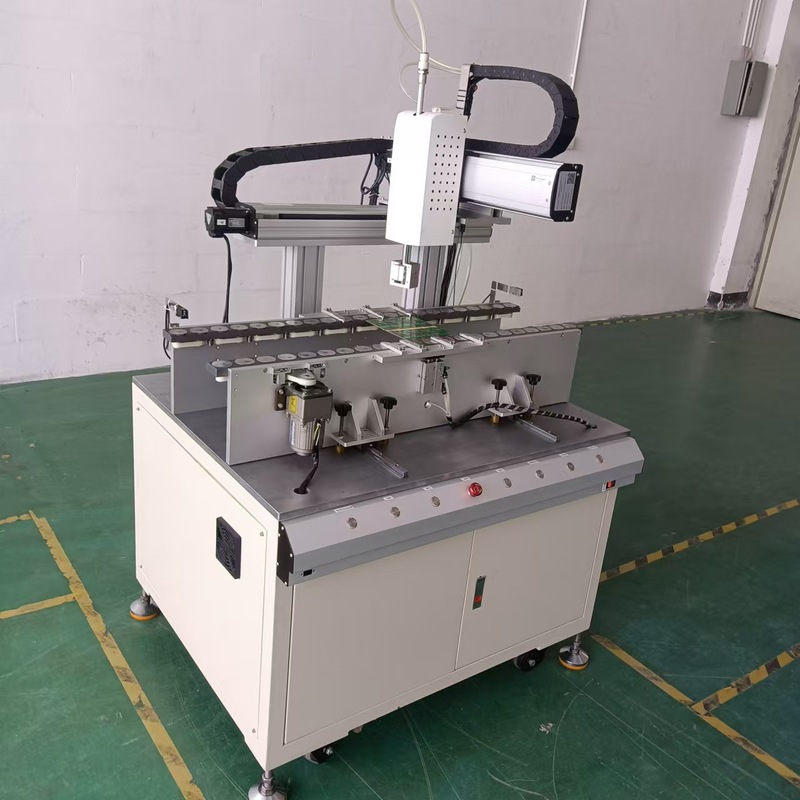

简易在线式PCBA剪脚机
简易在线式PCBA剪脚机
产品用途：
主要适用于PCB行业线路板选择性剪脚
规格表：
主要适用于PCB行业线路板选择性剪脚
特点：
可直接连接流水线，也可独立作业
自动感应，自动定位，作业完成自动流出
剪脚速度快，理论最快速度18000点

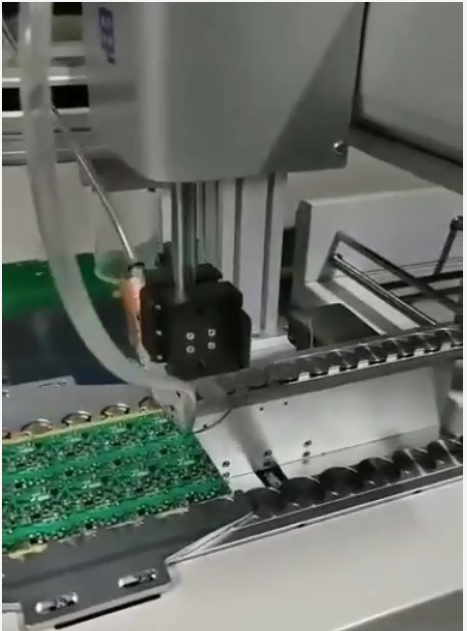

可选择性剪脚，高度可任意设置
Z轴可360度旋转，避开障碍
真空吸料装置吸走废料
程序优化，操作简单，示教编程
主要配置：
台湾OPT气动剪刀（可选配日本利莱）
上银导轨
TBI丝杆
研控闭环伺服马达
全职主控系统
规格表：
| 项目 | 参数 |
| 长*宽*高 | 750*690*1300mm |
| 重量 | 120KG |
| 电源 | 220V,AC（单相）50/60HZ |
| 功率 | 1.5KVA |
| 气压 | 0.6-0.8Mpa |
| 剪脚驱动方式 | 气动（剪刀） |
| 驱动系统 | (X,Y,Z,R)研控伺服驱动器，伺服马达 |
| 系统保护 | 内置软保护 |
| 定位校正方式 | 剪刀口对位 |
| 线路板输送 | 自动（在线式） |
| 剪脚速度 | 15000点/H |
| 基板尺寸 | 最小50mm*50mm 最大400mm*400mm |
| 基板厚度 | 0.75-3.0mm |
| PCB边距 | ≧3mm |
| PCB插件高度 | ≦40mm |
| 插件方向 | 0度，90度，180度，270度 |
| 引脚偏移 | ≦2mm |
| 引脚长度 | 0.5~10mm |
| 引脚密度 | ≥1mm |
| 引脚直径 | 0.2-1.5mm |
