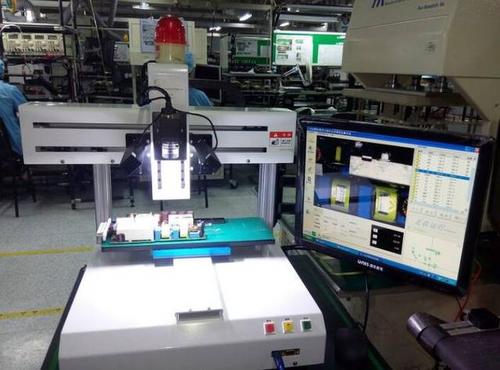

桌面视觉检查机
、
产品用途：
适用于PCB板，半导体元件，精密零件，3C电子产品等外观缺陷检测，漏装错装零件检测.
特点：
三轴运动平台，自动移动检测
4K高清智能相机及高倍显微镜
3D显微镜全方位多角度检测
可设定检测停止位置及时间
检没NG品自动标定并停止
图像自动保存功能
规格表：
|
型号 |
自动视觉检测机 |
|
|
行程 |
300/300/100（按需定制） |
|
|
编程方式 |
示教编程或图形导入 |
|
|
可运动图形轨迹 |
点、直线、圆弧、整圆、曲线、多段线、螺旋线、椭圆 |
|
|
相机 |
工业智能高清4K相面 | |
|
显微镜 |
高倍可调显微镜 | |
|
光源 |
环形可调光源 |
|
|
软件 |
视觉运动控制软件 |
|
|
负载 |
Y/X轴负载 |
10kg |
|
Z轴负载 |
5kg |
|
|
轴动速度X/Y/Z（mm） |
0-600mm/sec |
|
|
分解能力 |
0.01mm/Axis |
|
|
重复定位精度（mm） |
丝杆传动 |
0.01-0.02 |
|
同步带传动 |
0.02-0.04 |
|
|
程序记录模式 |
至少100.每组5000Points |
|
|
显示方式 |
LCD教导盒 |
|
|
马达系统 |
日本微步进级精密马达 |
|
|
传动方式 |
导轨 |
台湾上银直线导轨 |
|
丝杆 |
台湾上银丝杆 |
|
|
皮带 |
意大利意拉泰同步带 |
|
|
X/Y/Z轴同步带为标准配置，Z轴丝杆为选配，X/Y/Z轴丝杆为定制 |
||
|
运动补间功能 |
3axis（3立体空间任意路线皆可） |
|
|
输入电源 |
全电压AC110V-220V |
|
|
外部控制接口 |
RS232，USB |
|
|
电机控制轴数 |
3轴 |
|
|
轴动范围 |
X轴 |
300（按需求定制） |
|
Y轴 |
300（按需求定制） |
|
|
Z轴 |
100（按需求定制） |
|
|
R轴 |
（按需求定制） |
|
|
外形尺寸 |
730*589*630 |
|
|
本体重量 |
58kg |
|
